Металлоконструкции железобетонных опор ЛЭП

Известно что конструкции железобетонных опор ВЛ не обходится без металлических деталей. В данном разделе представлены металлоконструкции железобетонных опор ЛЭП разного назначения, типов и модификаций. Все металлоконструкции разработаны отраслевыми проектными институтами, применяются при сооружении воздушных ЛЭП различных классов напряжения.

Назначение

Производимые металлоконструкции используются для комплектации типовых железобетонных опор ЛЭП и предназначены для крепления изоляционной подвески, электротехнического оборудования, и различных деталей.

Типы металлоконструкций:

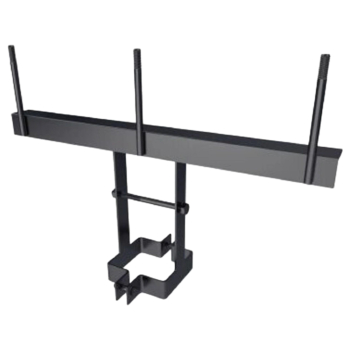

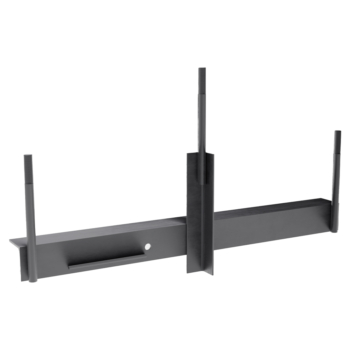

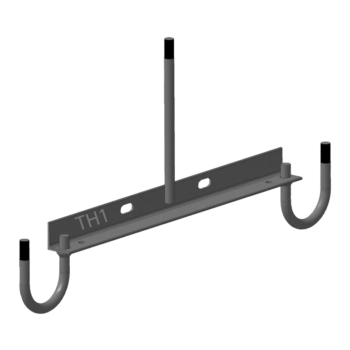

траверсы, тросостойки, надставки, оголовья
штыри и крюки крепления изолятора

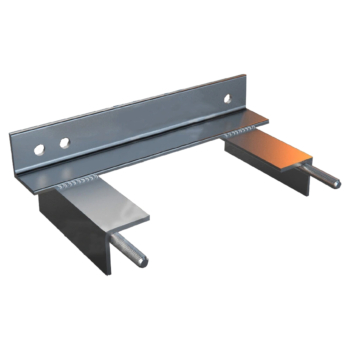

кронштейны крепления кабельной муфты, разрядника и разъединителя
стальные анкеры, ригели и опорные плиты
анкерные и специальные болты
детали крепления, ригеля, опорной плиты и подкоса
хомуты, полухомуты
заземляющие проводники
детали лестниц
вал привода
оттяжки, растяжки, крепление анкера и связи

Применение

Металлоконструкции железобетонных опор используются при сооружении ЛЭП в условиях широких температурных диапазонов и различной степени агрессивности окружающей среды.

Материал

Металлические детали опор ВЛ в зависимости от климатического исполнения изготавливают из круглого, листового и углового проката углеродистой стали ст3 или низколегированной стали 09г2с. Защита металлоконструкций от коррозии по ТЗ может выполняться различными материалами:
