Стальные порталы ОРУ 35 кВ

Определение

Стальные порталы открытых распределительных устройств (ОРУ) напряжением 35 кВ — цельносварные или комбинированные (сварно‑болтовые) П‑образные пространственные металлоконструкции, предназначенные для подвески ошиновки в составе высоковольтных подстанций.

Назначение

Несущие конструкции для:

• подвески сборных шин (шинные порталы);
• крепления проводов верхнего яруса ячейковой ошиновки (ячейковые порталы);
• фиксации грозозащитных тросов (при наличии молниеотвода/шпиля).

Конструктивное исполнение

Базовая конфигурация:

• 2–3 стойки с защемлением в железобетонных фундаментах;
• 1–2 траверсы с шарнирным соединением к стойкам;
• поперечное сечение элементов — квадратное, $500\times 500$ мм;
• дополнительные элементы (по требованию): молниеотвод, тросостойка, отводы, вспомогательные траверсы.

Материалы изготовления

• Основной материал:
  • для обычных климатических зон — углеродистая сталь Вст3пс6;
  • для северных широт (исполнение «С») — низколегированная сталь 09Г2С или С345.
• Сортамент проката: лист, уголок, швеллер (в т. ч. швеллеры № 10 и № 12 для траверс шинных порталов).
• Соединения: сварка «внахлёст», болтовые узлы (для разборных модификаций).

Антикоррозионная защита

На выбор:

• горячее цинкование (по ГОСТ 9.307);
• лакокрасочные покрытия с содержанием цинка;
• цинконаполненные композиционные материалы.

Нормативная база

Соответствие:

• типовой проект 3.407.2‑162 (выпуски 1 и 2);
• требования СНиП III‑18‑75 к монтажу стальных конструкций;
• стандарты ГОСТ на материалы и антикоррозионную защиту.

Типовые модификации и маркировка

Маркировка: ПС‑35ХN(С), где:

• ПС — портал стальной;
• 35 — класс напряжения, кВ;
• Х — тип по назначению: Ш (шинный), Я (ячейковый), П (перемычечный), Т (трансформаторный);
• N — порядковый номер модели;
• С — северное исполнение.

Примеры:

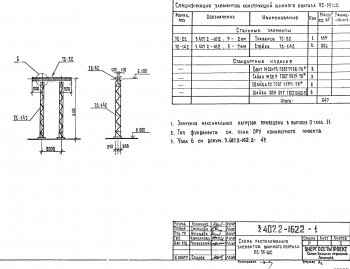

• шинные: ПС‑35Ш, ПС‑35ШС;

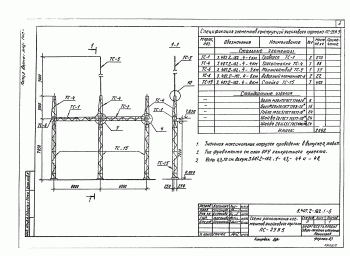

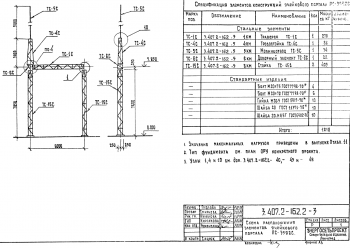

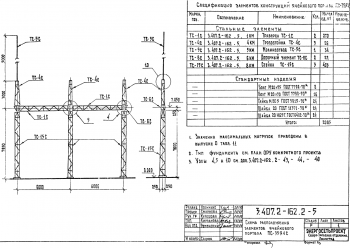

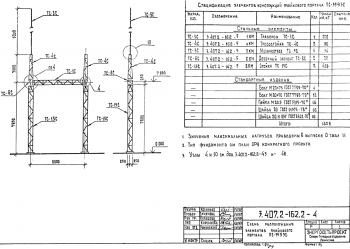

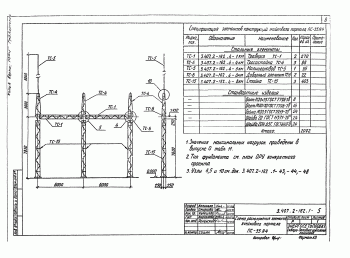

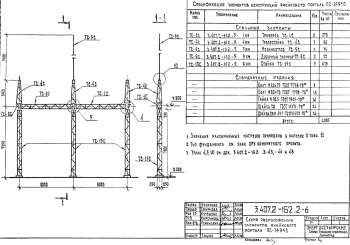

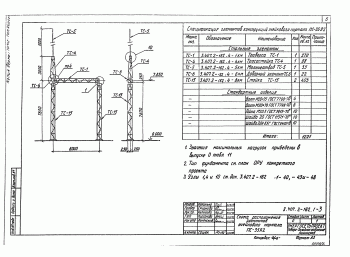

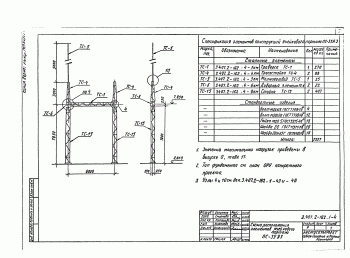

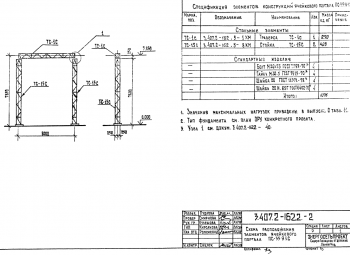

• ячейковые: ПС‑35Я1, ПС‑35Я2, ПС‑35Я3, ПС‑35Я4, ПС‑35Я5 и их северные аналоги с индексом «С».

Ключевые технические параметры

Эксплуатационные характеристики

Преимущества:

• экономичность (по сравнению с закрытыми РУ);
• простота монтажа и наладки;
• возможность расширения и модернизации ОРУ;
• отсутствие необходимости строительства зданий.

Ограничения:

• подверженность атмосферной коррозии (требует регулярного контроля состояния защитного покрытия);
• значительные габариты (ограничивают применение в стеснённых условиях).
