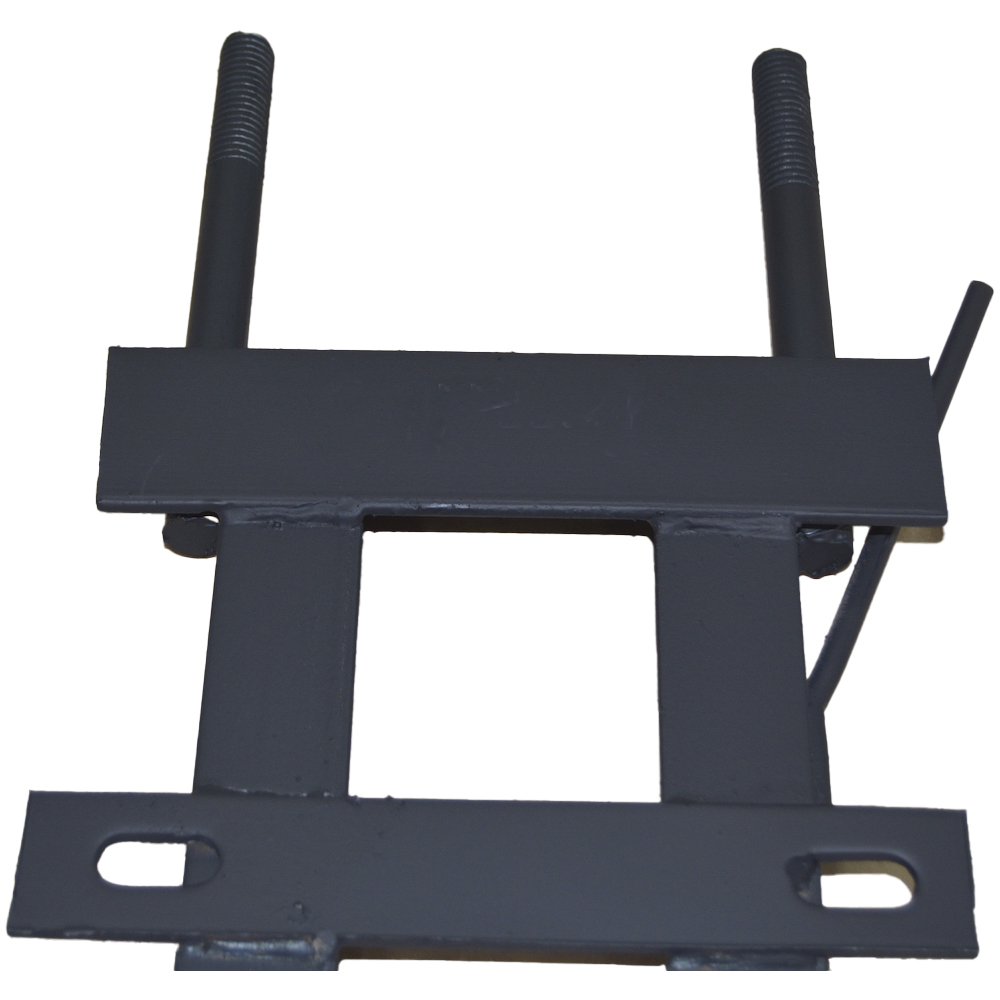

Накладки для электротехнического оборудования ЛЭП — это металлические конструкции, которые используются при монтаже и эксплуатации линий электропередачи. Они служат для крепления проводов, изолирующих подвесок, изоляторов и других элементов оборудования на опорах.

Назначение

Накладки применяются:

• для установки изоляторов верхнего двойного или одинарного провода на опоры ЛЭП;
• для установки изоляционных подвесок на опоры при монтаже проводов;
• для крепления натяжных подвесок к стойкам линий электропередач;
• для двойного крепления провода на базе угловых анкерных опор;
• для крепления верхнего провода к стойкам линии электропередачи.

Конструкция и материалы

Накладки изготавливают из углеродистой стали (например, марки Ст3сп). Для защиты от коррозии металл подвергают горячему или гальваническому цинкованию, либо окрашивают лаком БТ.

Некоторые типы накладок имеют специальные элементы, например серьги, которые используются для крепления дополнительных элементов или подвесок.

Маркировка и серии

Накладкам присваиваются обозначения, например ОГ1, ОГ2, ОГ5, ОГ6, ОГ8, ОГ9, ОГ10, ОГ12, ОГ52, ОГ52-М, ОГ53, ОГ53-М. Они изготавливаются по чертежам и сериям, например: 20.0027, 21.0050, 26.0004, 22.0100, 3.407.1-136, 3.407.1-143-8, ЛЭП 98.01, Л 56-97.

Вес

Вес накладок варьируется в зависимости от модели. Например, накладка ОГ1 может весить 22 кг (с серьгой), а ОГ2 — от 1,6 до 6,3 кг. Минимальный вес среди распространённых моделей — 1,13 кг (ОГ53), максимальный — 22 кг (ОГ1 с серьгой).

Особенности монтажа

При монтаже накладки крепят к верхнему концу опоры (например, типа СВ) с помощью линейных болтов Б-5 или хомута Х-42.

При выборе накладок важно учитывать тип ЛЭП, номинальное напряжение, тип опор и другие параметры, чтобы подобрать конструкцию, соответствующую техническим требованиям.
