Стальные порталы ОРУ 150 кВ

Определение

Стальные порталы открытых распределительных устройств (ОРУ) напряжением 150 кВ — несущие металлоконструкции рамного типа для подвески ошиновки и фиксации грозозащитных тросов в составе высоковольтных подстанций. Представляют собой свободностоящие П‑образные конструкции (одно- или двухпролётные) с защемлёнными в фундаментах стойками и шарнирными соединениями стоек с траверсами.

Назначение

Предназначены для:

подвески сборных шин (шинные порталы);
крепления проводов верхнего яруса ячейковой ошиновки (ячейковые порталы);
подвешивания проводов ошиновки перемычек (перемычечные порталы);
фиксации ошиновки трансформаторов (трансформаторные порталы);
установки тросостоек и молниеотводов (при необходимости).

Конструктивные типы

По конструкции:
- решётчатые — из углового проката, с соединениями на сварке «внахлёст» или болтах; поперечное сечение элементов — мм;
- многогранные — с конической гранёной стойкой из листовой стали, сваренной продольными швами; поперечное сечение — правильный многоугольник.
По нагрузке и исполнению:
- лёгкого типа (ПСЛ) — узкобазные сварные стойки на одном фундаменте;
- тяжёлого типа (ПСТ) — широкобазные стойки с развитой базой, монтируются на 4 фундамента; нижние секции соединяются на болтах, верхние — сварные.
По числу пролётов:
- однопролётные;
- двухпролётные.

Основные элементы конструкции

стойки (2–4 шт., в зависимости от типа и пролёта);
траверсы (1–2 шт.) для крепления ошиновки;
тросостойка (опционально) для молниеотвода и/или грозозащитного троса;
вспомогательные элементы (отводы, дополнительные траверсы, раскосы, диафрагмы).

Материалы изготовления

основной материал:
- для обычных климатических зон — углеродистая сталь Вст3пс6;
- для северных широт (исполнение «С») — низколегированная сталь 09Г2С или С345;
сортамент проката: уголок, швеллер, листовая сталь (для многогранных стоек);
соединения: сварка «внахлёст», болтовые узлы (для разборных и тяжёлых конструкций).

Антикоррозионная защита

На выбор:

горячее цинкование (по ГОСТ 9.307);
грунтовка БТ‑577;
лакокрасочные покрытия с содержанием цинка;
цинконаполненные композиционные материалы.

Нормативная база

Соответствие:

типовой альбом 407.2‑162 «Унифицированные стальные порталы ОРУ напряжением 35–150 кВ»;
требования СНиП III‑18‑75 к монтажу стальных конструкций;
стандарты ГОСТ на материалы и антикоррозионную защиту;
ПУЭ (Правила устройства электроустановок), раздел по ОРУ.

Типовые модификации и маркировка

Маркировка: ПС[Л/Т]‑150ХN(С), где:

ПС — портал стальной;
Л/Т — лёгкого/тяжёлого типа;
150 — класс напряжения, кВ;
Х — тип по назначению: Ш (шинный), Я (ячейковый), П (перемычечный), Т (трансформаторный);
N — порядковый номер модели;
С — северное исполнение.

Примеры:

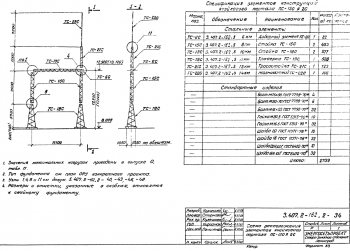

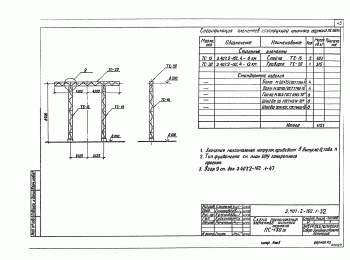

шинные: ПСЛ‑150Ш, ПСТ‑150ШС;

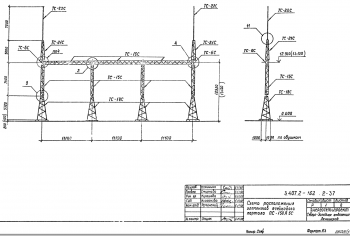

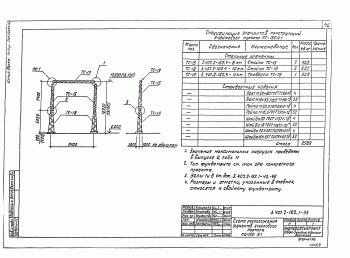

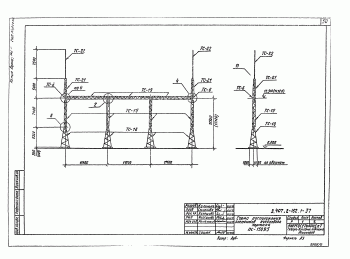

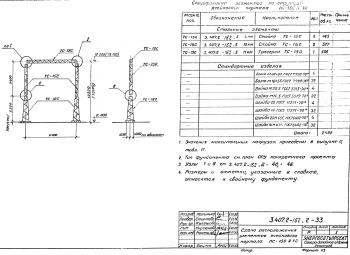

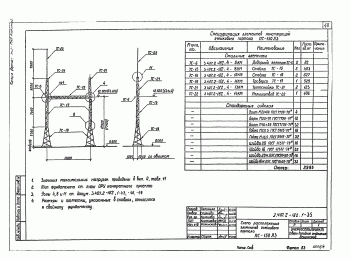

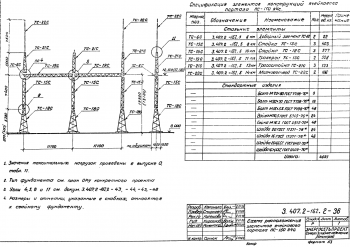

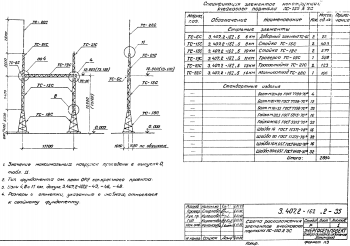

ячейковые: ПСЛ‑150Я1, ПСТ‑150Я7С.

Ключевые технические параметры

Параметр	Типичное значение
Класс напряжения	150 кВ
Высота до несущей траверсы	8,2–13,12 м
Число стоек	2–4 (в зависимости от типа)
Поперечное сечение элементов	мм (решётчатые), многогранник (гранёные)
Масса конструкции	1,121–6,455 т (обычное исполнение), 1,121–6,252 т (северное исполнение)
Рабочий диапазон температур	−40 °C … +55 °C (обычное исполнение), до −60 °C (северное исполнение)
Тип фундамента	железобетонный (под защемление стоек или на 4 подножника для тяжёлых типов)
Ветровая нагрузка	до 0,85 кПа (по СП 20.13330)
Гололёдная нагрузка	расчётная, в соответствии с районированием
