Стальные порталы ОРУ 220 кВ

Определение

Стальные порталы открытых распределительных устройств (ОРУ) напряжением 220 кВ — несущие металлоконструкции рамного типа для подвески ошиновки и фиксации грозозащитных тросов в составе высоковольтных подстанций. Представляют собой свободностоящие П‑образные конструкции (одно- или двухпролётные) с защемлёнными в фундаментах стойками и шарнирными соединениями стоек с траверсами.

Назначение

Предназначены для:

подвески сборных шин (шинные порталы);
крепления проводов верхнего яруса ячейковой ошиновки (ячейковые порталы);
подвешивания проводов ошиновки перемычек (перемычечные порталы);
фиксации ошиновки трансформаторов (трансформаторные порталы);
установки тросостоек и молниеотводов (при необходимости).

Конструктивные типы

По конструкции:
- решётчатые — из углового проката, с соединениями на болтах или сварке «внахлёст»; поперечное сечение элементов — мм; нижние секции стоек имеют развитую базу и монтируются на 4 фундамента под каждую стойку;
- многогранные — с конической гранёной стойкой из листовой стали, сваренной продольными швами; поперечное сечение — правильный многоугольник.
По нагрузке и исполнению:

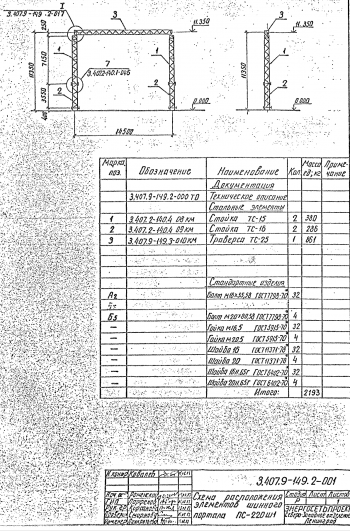

- лёгкого типа (ПСЛ) — узкобазные сварные стойки на одном фундаменте (например, шинный портал ПС‑220Ш1);
- тяжёлого типа (ПСТ) широкобазные стойки с развитой базой, монтируются на 4 фундамента; нижние секции собираются — на болтах, верхние — сварные.
По числу пролётов:
- однопролётные;
- двухпролётные.

Основные элементы конструкции

стойки (2–4 шт., в зависимости от типа и пролёта);
траверсы (1–2 шт.) для крепления ошиновки через изоляторы;
тросостойка (опционально) для молниеотвода и/или грозозащитного троса;
вспомогательные элементы (отводы, дополнительные траверсы, раскосы, диафрагмы, монтажные узлы).

Материалы изготовления

основной материал:
- для обычных климатических зон — углеродистая сталь Вст3пс6;
- для северных широт (исполнение «С») — низколегированная сталь 09Г2С или С345;
сортамент проката: уголок, швеллер, листовая сталь (для многогранных стоек);
соединения: сварка «внахлёст», болтовые узлы (для разборных и тяжёлых конструкций).

Антикоррозионная защита

На выбор:

горячее цинкование (по ГОСТ 9.307);
грунтовка БТ‑577;
лакокрасочные покрытия с содержанием цинка;
цинконаполненные композиционные материалы.

Нормативная база

Соответствие:

типовой проект 3.407.9‑149, выпуск 2 «Унифицированные стальные порталы ОРУ напряжением 220–330–500 кВ»;
требования СНиП III‑18‑75 к монтажу стальных конструкций;
стандарты ГОСТ на материалы и антикоррозионную защиту;
ПУЭ (Правила устройства электроустановок), раздел по ОРУ;
СП 20.13330 «Нагрузки и воздействия».

Типовые модификации и маркировка

Маркировка: ПС[Л/Т]‑220ХN(С), где:

ПС — портал стальной;
Л/Т — лёгкого/тяжёлого типа;
220 — класс напряжения, кВ;
Х — тип по назначению: Ш (шинный), Я (ячейковый), П (перемычечный), Т (трансформаторный);
N — порядковый номер модели;
С — северное исполнение.

Примеры:

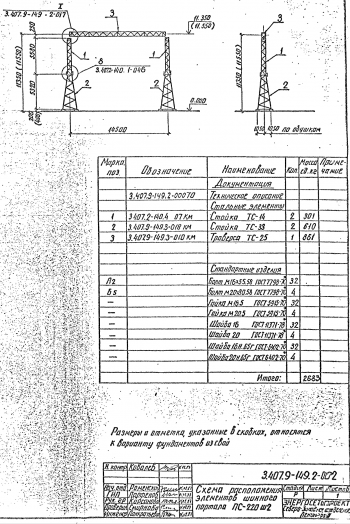

шинные: ПСЛ‑220Ш1, ПСЛ‑220Ш2;

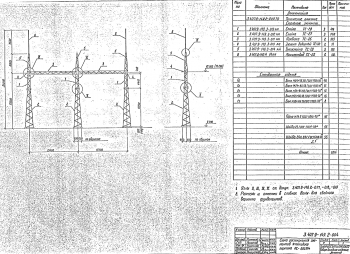

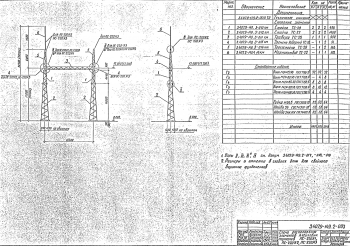

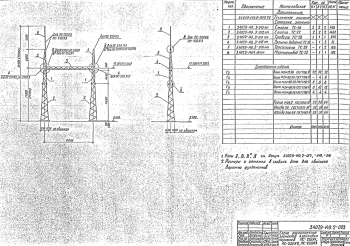

ячейковые: ПСЛ‑220Я1, ПСТ‑220Я4С.

Ключевые технические параметры

Параметр	Типичное значение
Класс напряжения	220 кВ
Высота до несущей траверсы	11,35–17,2 м
Число стоек	2–3 (в зависимости от типа)
Поперечное сечение элементов	$500 \times 500$ мм (решётчатые), многогранник (гранёные)
Масса конструкции	2 193–8 514 кг
Рабочий диапазон температур	−40 °C … +55 °C (обычное исполнение), до −60 °C (северное исполнение)
Тип фундамента	железобетонный (под защемление стоек или на 4 подножника для тяжёлых типов)
Ветровая нагрузка	до 0,85 кПа (по СП 20.13330)
Гололёдная нагрузка	расчётная, в соответствии с районированием
Сейсмичность района	до 9 баллов (по требованию)
