Стальные порталы ОРУ 330 кВ

Определение

Стальные порталы открытых распределительных устройств (ОРУ) напряжением 330 кВ — несущие металлоконструкции рамного типа для подвески ошиновки, фиксации грозозащитных тросов и размещения изоляционных гирлянд в составе высоковольтных подстанций. Представляют собой свободностоящие П‑образные (реже — трёхстоечные) конструкции с защемлёнными в фундаментах стойками и шарнирными соединениями стоек с траверсами.

Назначение

Предназначены для:

подвески сборных шин (шинные порталы);
крепления проводов верхнего яруса ячейковой ошиновки (ячейковые порталы);
подвешивания проводов ошиновки перемычек (перемычечные порталы);
фиксации ошиновки трансформаторов (трансформаторные порталы);
установки тросостоек и молниеотводов (при необходимости);
размещения гирлянд изоляторов.

Конструктивные типы

По конструкции:
- решётчатые — из углового проката, с соединениями на болтах или сварке; сечение стоек — квадратное, со стороной м в основании и м в верхней части;
- многогранные — с конической гранёной стойкой из листовой стали, сваренной продольными швами; поперечное сечение — правильный многоугольник.
По способу соединения элементов:
- сварные;
- болтовые;
- комбинированные (нижние секции — на болтах, верхние — сварные).
По числу стоек:
- двухстоечные;
- трёхстоечные (для повышенных нагрузок).
По типу базы стоек:
- узкобазные (под одиночный фундамент);
- широкобазные (с развитой базой, под 4 фундамента на стойку).

Основные элементы конструкции

стойки (2–3 шт.);
траверсы (1–2 шт.) для крепления ошиновки через изоляторы;
тросостойки (опционально) для молниеотвода и/или грозозащитного троса;
подвески под гирлянды изоляторов;
вспомогательные элементы (отводы, дополнительные траверсы, раскосы, диафрагмы, монтажные узлы).

Материалы изготовления

основной материал:
- для умеренного климата (до −40 °C) — углеродистые стали ВСт3, ВСт3пс6;
- для северных широт (до −65 °C) — низколегированная сталь 09Г2С;
- по требованию — нержавеющие стали или другие марки, отвечающие техническим требованиям;
сортамент проката: уголок, швеллер, толстолистовая и полосовая сталь, трубы;
болты: из углеродистой стали, класс прочности по ГОСТ 1759.4‑87.

Антикоррозионная защита

На выбор:

горячее цинкование (по ГОСТ 9.307);
грунтовка БТ‑577;
лакокрасочные покрытия с содержанием цинка;
цинконаполненные композиционные материалы.

Нормативная база
Соответствие:

типовой проект 3.407.9‑149, выпуск 2 «Унифицированные стальные порталы ОРУ напряжением 220–330–500 кВ»;
требования СНиП III‑18‑75 к монтажу стальных конструкций;
стандарты ГОСТ на материалы и антикоррозионную защиту;
ПУЭ (Правила устройства электроустановок), раздел по ОРУ;
СП 20.13330 «Нагрузки и воздействия»;
ГОСТ 839‑2019 (на провода).

Типовые модификации и маркировка
Маркировка: ПС[Л/Т]‑330ХN(С), где:

ПС — портал стальной;
Л/Т — лёгкого/тяжёлого типа;
330 — класс напряжения, кВ;
Х — тип по назначению: Ш (шинный), П (перемычечный), Т (трансформаторный), Я (ячейковый);
N — порядковый номер модели;
С — северное исполнение.

Примеры:

шинные: ПС‑330Ш1;

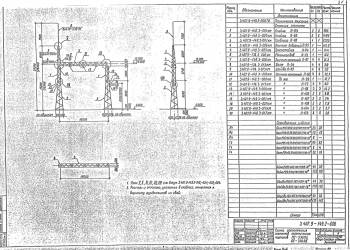

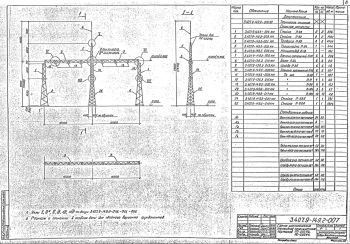

перемычечные: ПС‑330П1, ПС‑330П2, ПС‑330П3, ПС‑330П4;
трансформаторные: ПС‑330Т1, ПС‑330Т2;

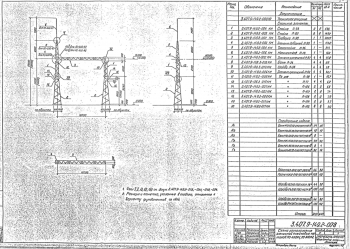

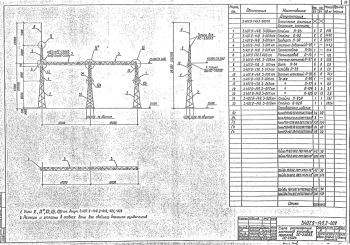

ячейковые: ПС‑330Я1, ПС‑330Я2, ПС‑330Я3, ПС‑330Я4.

Ключевые технические параметры

Параметр	Типичное значение
Класс напряжения	330 кВ
Высота до несущей траверсы	10,0–15,2 м
Число стоек	2–3
Поперечное сечение стоек (в основании)	– м (решётчатые), многогранник (гранёные)
Масса конструкции	5 004–12 266 кг
Рабочий диапазон температур	−40 °C … +55 °C (обычное исполнение), до −65 °C (северное исполнение)
Тип фундамента	железобетонный (под защемление стоек или на 4 подножника для тяжёлых типов)
Ветровая нагрузка	до 0,85 кПа (по СП 20.13330)
Гололёдная нагрузка	расчётная, в соответствии с районированием
Сейсмичность района	до 9 баллов (по требованию)
