Балки и элементы ростверков

В серии 3.407.9-146 разработаны следующие металлические конструкции:

1. Наголовники М42 и М43 для односвайных фундаментов под металлические свободностоящие опоры привариваются к верхнему листу закладной детали сваи;
2. Плиты опорные ПО1 и ПО2 для односвайных фундаментов под стойки опор с оттяжками монтируются на верхнем торце свай;
3. Скобы М44-М46 для закрепления на фундаменте оттяжек опор крепятся к оголовку свай с помощью болтов;

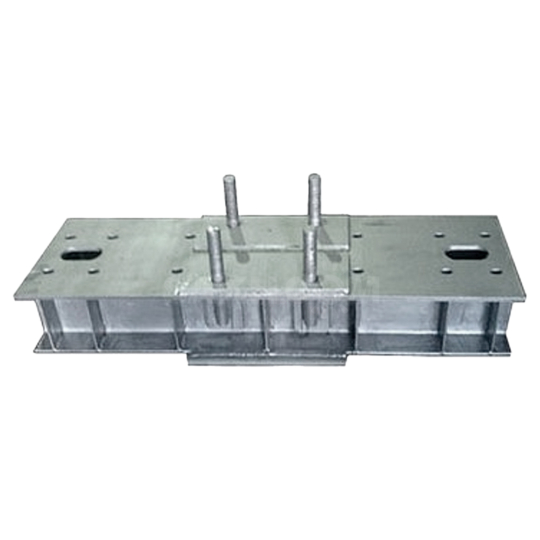

4. Балки ростверка с различными конструкциями узлов крепления опор (2 болта, 4 болта, штырь, петля) для двух- и четырехсвайных фундаментов под опоры ВЛ 35-500 кВ крепятся к второстепенным балкам или оголовкам свай;
5. Треугольные траверсы для закрепления одиночных или расщепленных оттяжек опор в двух и четырехсвайных фундаментах крепятся к скобам М44-М46, установленным на сваях.

Марки металлических балок и траверс серия 3.407.9-146

Б Х1-Х2-Х3-Х4-Х5

• Б – балка;
• Х1 – тип соединяемых свай (35, 42, 56);
• Х2 – исполнение узла крепления опоры:

2 – два болта;
4 – четыре болта с базой 250 мм;
4т – четыре болта с базой 350 мм;
1 – штырь;
0 – петля для оттяжек;
1/5 – штырь с наклоном к вертикали 1/5;
1/10 – штырь с наклоном к вертикали 1/10;

• Х4 – номер (высота) швеллера балки ростверка;
• С – сварная, У – усиленная балка ростверка.

Т Х1-Х2с

• Т – траверса;
• Х1 – тип соединяемых свай (35, 42, 56);
• Х2 – диаметр скобы см;
• С — соединительная траверса для четырехсвайного фундамента.
