Свайные фундаменты и ростверки опор ЛЭП
Марка свайного фундамента серия 3.407-115
Р Х1-Х2-Х3/Х4-Х5
- Р – наличие ростверка;
- Х1 – количество свай (2, 4);
- Х2 – тип и сечение свай (25, 35, 56);
- Х3/Х4 – номер швеллера (высота) верхней/нижней балки ростверка;
- С – сварной ростверк;
- Х5 – исполнение детали крепления опоры:
- 4 – четыре болта; 2 – болта; 4т – четыре болта для тяжелых анкерно-угловых опор; 1 – один штырь; 0 – петля для оттяжек.
Доставка
По всей России
Оплата
Безналичный расчет
Собственное производство

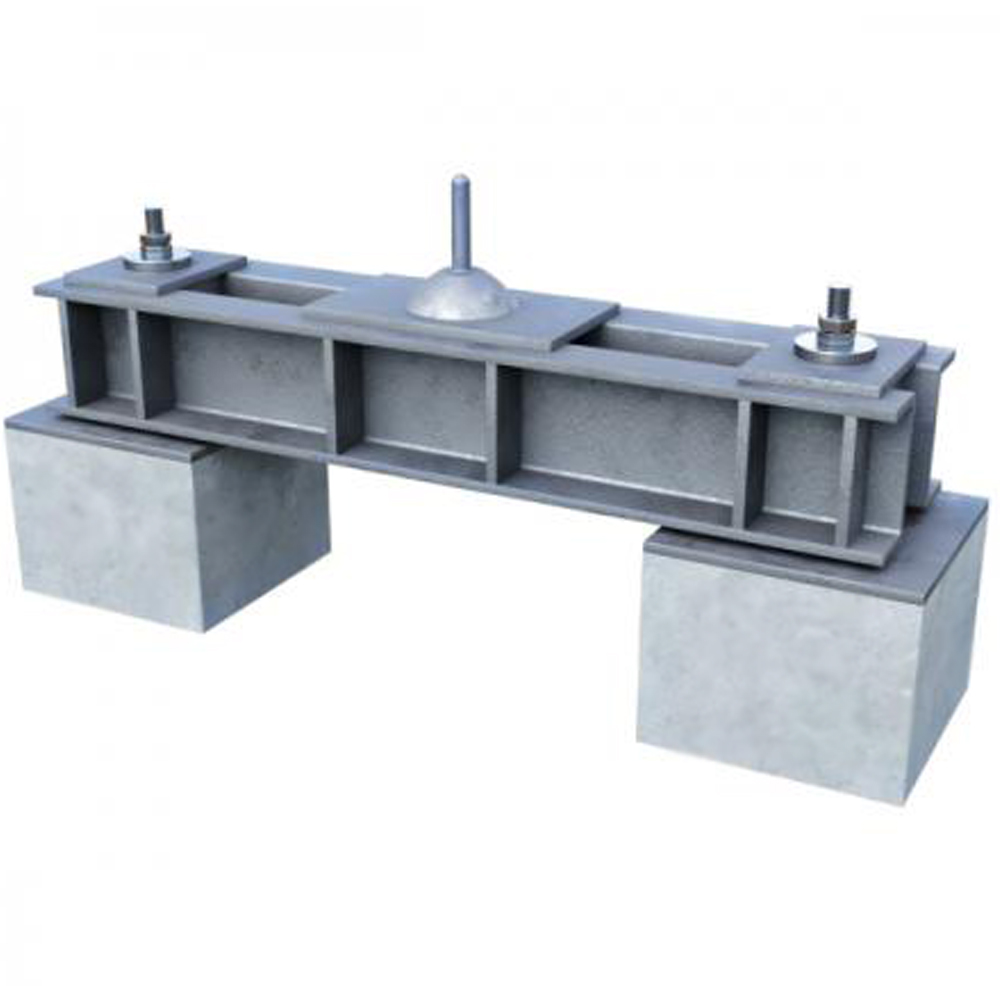

Ростверки двухсвайных фундаментов
| Шифр | Основные размеры | Вес, кг | Тип свай | |
| А, мм | Б, мм | |||
| Под свободностоящие промежуточные металлические опоры, закрепляемые двумя болтами | ||||
| Р2-25-16-2 | 800 | 160 | 101 | С25 |
| Р2-25-20-2 | 200 | 137 | ||
| Р2-35-16-2 | 1100 | 160 | 110 | С35 |
| Р2-35-20-2 | 200 | 141 | ||
| Р2-35-24-2 | 240 | 200 | ||
| Р2-35-30-2 | 300 | 250 | ||
| Р2-56-24-2 | 1700 | 240 | 221 | ЦС |
| Р2-56-30-2 | 300 | 296 | ||
| Р2-56-30С-2 | 408 | |||
| Под свободностоящие промежуточно-угловые и анкерно-угловые опоры, закрепляемые четырьмя болтами | ||||
| Р2-25-16С-4 | 800 | 160 | 185 | С25 |
| Р2-35-16С-4 | 1100 | 239 | С35 | |
| Р2-35-20С-4 | 200 | 247 | ||
| Р2-35-20С-4Т | 274 | |||
| Р2-35-25С-4 | 250 | 313 | ||
| Р2-56-20С-4 | 1700 | 200 | 304 | ЦС |
| Р2-56-20С-4Т | 398 | |||
| Р2-56-25С-4 | 250 | 378 | ||
| Под стойку опор на оттяжках | ||||
| Р2-35-24-1 | 1100 | 240 | 133 | С35 |
| Р2-35-30-1 | 300 | 179 | ||
| Р2-56-24-1 | 1700 | 240 | 167 | ЦС |
| Р2-56-30-1 | 300 | 225 | ||
| Для закрепления оттяжек опор | ||||
| Р2-35-16-0 | 1100 | 160 | 120 | С35 |
| Р2-35-24-0 | 240 | 160 | ||
| Р2-56-24-0 | 1700 | 196 | ЦС | |
Ростверки четырехсвайных фундаментов
| Шифр | Основные размеры | Вес, кг | Тип свай, | ||
| A, мм | B, мм | C, мм | подножников | ||
| Под промежуточные опоры | |||||
| Р4-35-20/16-2 | 1100 | 200 | 160 | 283 | С35 |
| Р4-35-24/20-2 | 240 | 200 | 380 | ||
| Р4-35-30/24-2 | 300 | 240 | 514 | ||
| Под тяжелые промежуточные и анкерно-угловые опоры | |||||
| Р4-35-16С/20-4 | 1100 | 160 | 200 | 427 | С35 |
| Р4-35-20С/24-4 | 200 | 240 | 523 | ||
| Р4-35-20С/24-4Т | 550 | ||||
| Р4-35-25С/20-4 | 250 | 200 | 501 | ||
| Р4-35-25С/24-4 | 240 | 547 | |||
| Р4-35-30С/30-4Т | 300 | 300 | 732 | ||
| Р4-56-20С/24-4 | 1700 | 200 | 240 | 612 | ЦС |
| Р4-56-25С/30-4 | 250 | 300 | 818 | ||
| Р4-56-20С/30-4Т | 200 | 838 | |||
| Р4-56-30С/30-4 | 300 | 671 | |||
| Р4-56-30С/25С-4 | 250 | 1044 | |||
| Р4-56-30С/25С-4Т | 1067 | ||||
| Р4-56-35С/30С-4Т | 350 | 300 | 1199 | ||
| Под стойки опор на оттяжках | |||||
| Р4-35-30/24-1 | 1100 | 306 | 240 | 445 | С35 |
| Для закрепления оттяжек опор | |||||
| Р4-35-24/16-0 | 1100 | 240 | 160 | 293 | С35 |
| Для спаренных фундаментов под тяжелые анкерно-угловые опоры | |||||
| Б1-А | 1700 | 500 | 350 | 984 | ФС1-А-350 |
| Б2-А | 250 | ФС2-А-350 | |||
| Б3-А | 960 | 482 | 350 | 73 | ФП5-А-350 |
Свайные фундаменты опор ЛЭП и металлические ростверки серия 3.407-115
Свайные фундаменты и металлические ростверки разработанные в серии 3.407-115 выпуск 6 предназначены для закрепления железобетонных опор на оттяжках и различных металлических опор. В состав свайного фундамента входят железобетонные вибрированные или центрифугированные сваи с одним болтом и металлический ростверк. В зависимости от назначения ростверки имеют различные детали крепления опоры: 2 – болта под промежуточные опоры; 4 – четыре болта под анкерно-угловые и промежуточно-угловые; 4т – четыре болта под тяжелые анкерно-угловые; 1 – один штырь под стойки опор на оттяжках; 0 – петля для оттяжек.
Ростверки двухсвайных фундаментов ВЛ
- под свободностоящие промежуточные опоры, закрепляемые двумя болтами;
- под свободностоящие промежуточно-угловые опоры и анкерно-угловые, закрепляемые четырьмя болтами;
- под стойки опор на оттяжках;
- для крепления оттяжек соответствующих опор.
Ростверки четырехсвайных фундаментов ВЛ
- под промежуточные опоры;
- под тяжелые промежуточные и анкерно-угловые опоры;
- под стойки опор на оттяжках;
- для крепления оттяжек соответствующих опор;
- для фундаментов анкерно-угловых опор типа ФС1-А-350, ФС2-А-350; ФП5-А-350.
Доставка и оплата: цены указаны с учетом НДС. Доставка осуществляется на объект при 100% предоплате.
