Фундаменты опор ВЛ на винтовых сваях и балки ростверков серия 3.407.9-158

Фундаменты опор ВЛ на винтовых сваях (серия 3.407.9-158)

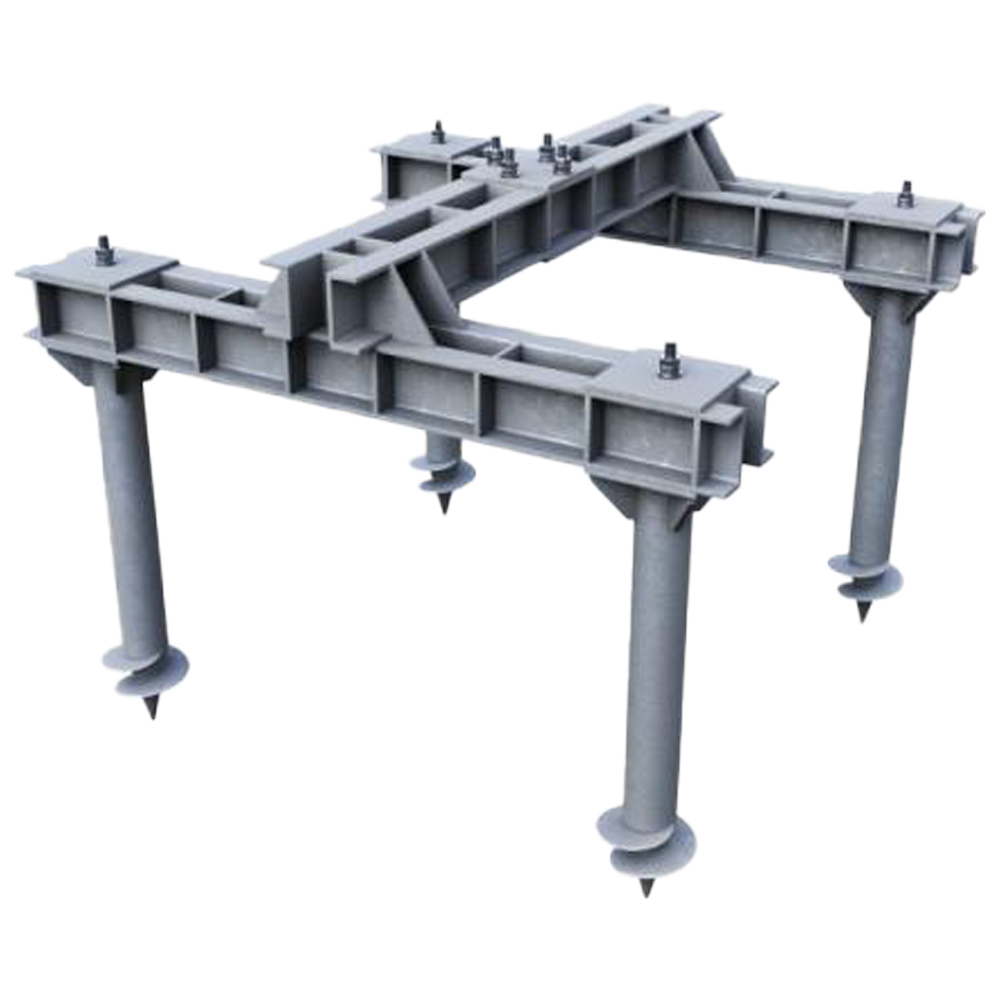

Фундаменты на винтовых сваях разработанные в серии 3.407.9-158 предназначены для закрепления опор ВЛ и стальных порталов ОРУ подстанций во всех типах нескальных грунтов. Фундаменты состоящие из одной сваи являются безростверковыми и для крепления опор и оттяжек имеют наголовники Н1, Н1А, Н2, Н4. Двух-, трех- или четырехсвайные фундаменты объединяются по наголовникам НР ростверками из инвентарных балок Б2, Б4 с опорными узлами ОГ, ОШ.

Заказать

Телефон для консультации:
+7 (8332) 79-54-55

Доставка

По всей России

Оплата

Безналичный расчет

Собственное производство

Шифр фундамента	Металлические элементы фундамента (балки ростверка, наголовники)					Масса м/к всего без свай и АБ, кг
Шифр фундамента	Деталь	Шифр	Марка стали	Масса, кг	Кол-во, шт	Масса м/к всего без свай и АБ, кг
ВФ1	наголовник	Н1	Вст3сп5	26,6	1	26,6
ВФ1	наголовник	Н1-А	Вст3сп5	29	1	29
ВФ1	наголовник	Н2	Вст3сп5	63	1	63
ВФ1	наголовник	Н4	Вст3сп5	69,3	1	69,3
ВФ2	наголовник	НР	09Г2С	37,8	2	169,6
ВФ2	балка	Б2-20	09Г2С	94	1	169,6
ВФ2	наголовник	НР	09Г2С	37,8	2	182,6
ВФ2	балка	Б4-20	09Г2С	107	1	182,6
ВФ2	наголовник	НР	09Г2С	37,8	2	186,6
ВФ2	балка	Б2-24	09Г2С	111	1	186,6
ВФ2	наголовник	НР	09Г2С	37,8	2	202,6
ВФ2	балка	Б4-24	09Г2С	127	1	202,6
ВФ2	наголовник	НР	09Г2С	37,8	2	273,6
ВФ2	балка	Б4-27	09Г2С	198	1	273,6
ВФ3	наголовник	НР	09Г2С	37,8	3	334,4
	балка верхняя	Б4-24	09Г2С	127	1
	балка нижняя	Б2-20	09Г2С	94	1
ВФ3	наголовник	НР	09Г2С	37,8	3	422,4
	балка верхняя	Б4-27	09Г2С	198	1
	балка нижняя	Б2-24	09Г2С	111	1
ВФ4	наголовник	НР	09Г2С	37,8	4	466,2
	балка верхняя	Б4-24	09Г2С	127	1
	балка нижняя	Б2-20	09Г2С	94	2
ВФ4	наголовник	НР	09Г2С	37,8	4	571,2
	балка верхняя	Б4-27	09Г2С	198	1
	балка нижняя	Б2-24	09Г2С	111	2

В серии 3.407.9-158 разработаны металлические элементы для крепления опор и оттяжек:

Анкерные болты АБ1, АБ2, АБ3, АБ4, АБ5 для крепления башмаков опор к балкам ростверка
Опорные узлы ОШ (штыревой) и ОГ (шпилечный) для установки стоек опор ВЛ и ОРУ на оттяжках привариваются к верхним балкам фундамента
U-образные болты марки У1, У2, У3, У4 для крепления оттяжек к анкерам устанавливаются в рым-упор

Детали ростверка	Наименование	Материал	Масса, кг
Б2-20	балка	09Г2С	94
Б4-20	балка	09Г2С	107
Б2-24	балка	09Г2С	111
Б4-24	балка	09Г2С	127
Б4-27	балка	09Г2С	198
Н1	наголовник	Вст3сп5	26,6
Н1-А	наголовник	Вст3сп5	29
Н2	наголовник	Вст3сп5	63
Н4	наголовник	Вст3сп5	69,3
НР	наголовник	09Г2С	37,8
АБ1	анкерный болт М36	Вст3сп5	3,47
АБ2	анкерный болт М36	Вст3сп5	3,79
АБ3	анкерный болт М36	Вст3сп5	4,03
АБ4	анкерный болт М42	Вст3сп5	4,82
АБ5	анкерный болт М42	Вст3сп5	5,69
ОГ	опорный узел	Вст3сп5	10,7
ОШ	опорный узел	Вст3сп5	9,4
Д2	шайба 38	Вст3сп5	0,665
Д2	шайба 44	Вст3сп5	0,69
Д3	гайка М36	Вст3сп5	0,377
Д3	гайка М42	Вст3сп5	0,624
У1-1	U-образный болт	Вст3сп5	57,2
У1-2	U-образный болт	Вст3сп5	62,8
У2-1	U-образный болт	Вст3сп5	82,5
У2-2	U-образный болт	Вст3сп5	90,5
У3-1	U-образный болт	Вст3сп5	112,1
У3-2	U-образный болт	Вст3сп5	123
У4-1	U-образный болт	Вст3сп5	146,8
У4-2	U-образный болт	Вст3сп5	161
П1	пластина с ребрами	Вст3сп5	23,69

Фундаменты опор ВЛ

Фундаменты из винтовых свай

Устройство фундаментов в сложных геологических условиях: в заболоченных грунтах и под водой, на торфяных и песчаных грунтах, а также в условиях вечной мерзлоты;
Быстрый монтаж и при необходимости легкий демонтаж и возможность повторного использования фундаментных конструкций;
Долговечность (более 50 лет) и надежность. Всесезонное использование оцинкованных винтовых свай;
Экономичные транспортные расходы;
Низкая материалоемкость и стоимость фундаментных конструкций;
Низкая стоимость и сроки СМР;
Возможность проведения СМР и в стесненных условиях;
Сохранение окружающей среды за счет отсутствия земляных работ;
Отсутствие «мокрых технологий» дает возможность устройства фундаментов при отрицательных температурах.
