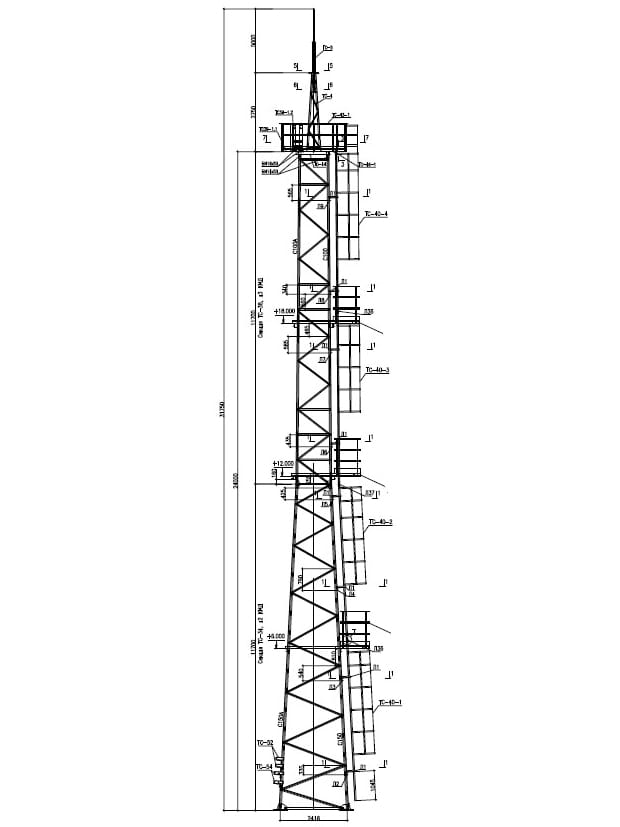

Прожекторная мачта стальная ПМС-24.0.

стальная конструкция для установки мощных осветительных приборов на значительной высоте. Изготавливается по типовому проекту серии 3.407.9‑172. Предназначена для освещения и (при наличии молниеотвода) молниезащиты крупных открытых территорий.

Расшифровка обозначения

ПМС — прожекторная мачта стальная;
24.0 — высота до площадки обслуживания, м.

Назначение

Мачта применяется для освещения:

портов и логистических терминалов;
транспортных узлов и дорожных развязок;
промышленных предприятий;
строительных площадок;
стадионов и спортивных комплексов;
аэропортов;
нефтяных месторождений;
открытых территорий энергетических объектов.

Дополнительно может выполнять функцию молниезащиты (при комплектации молниеотводом).

Основные технические характеристики

Параметр	Значение
Марка мачты	ПМС‑24.0
Высота до площадки обслуживания	$24, 0 м$
Общая высота конструкции (с молниеотводом)	$31, 75 м$
Высота молниеотвода	$7, 5 м$
Материал конструкции	Сталь (Ст3, 09Г2С, С235, С245, С255, С345)
Конструкция опоры	Пространственная решётчатая, четырёхугольного сечения
Количество секций	2 или более (соединяются болтами)
Масса конструкции	До $2700 кг$ (зависит от модификации)
Срок службы	30–50 лет
Сейсмостойкость	До 8 баллов (MSK‑64)
Рабочий диапазон температур	От −60 °C до +50 °C

Комплектация

Стандартная комплектация включает:

стальную решётчатую опору (из 2+ секций);
площадку для монтажа и обслуживания прожекторов (может предусматривать установку светильников в 2 яруса — на уровне площадки и на ограждении);
лестницу с страховочной решёткой для доступа на площадку;
молниеотвод (ТС‑5 или аналог);
крепёжные элементы (болты, гайки, шайбы класса прочности 5.6, 5.8 или 8.8);
дополнительные детали (тросостойки, оголовки и т. д.).

Конструктивные особенности

Секционная конструкция — упрощает транспортировку и монтаж.
Решётчатая опора — обеспечивает высокую жёсткость и устойчивость при относительно малом весе.
Площадка обслуживания — позволяет монтировать прожекторы в два яруса, увеличивая охват освещения.
Страховочная решётка на лестнице — повышает безопасность персонала при подъёме.
Возможность монтажа доп. оборудования — на мачте можно разместить камеры видеонаблюдения, антенны, сигнальные устройства.

Антикоррозионная защита

Детали защищаются от коррозии одним из способов (по выбору заказчика):

грунтование;
покрытие цинкосодержащими составами;
горячее цинкование (наиболее долговечный вариант, срок защиты — свыше 25 лет);
покраска эмалью (после грунтования).

Соответствует требованиям СНиП 2.03.11‑85 «Защита строительных конструкций от коррозии».

Преимущества

Эффективность освещения — большая высота позволяет освещать обширные территории минимальным числом опор.
Экономия на эксплуатации — сокращается количество точек обслуживания, уменьшается длина кабельных линий.
Прочность и долговечность — конструкция выдерживает ветровые и снеговые нагрузки, рассчитана на 30–50 лет службы.
Универсальность — подходит для разных климатических зон и типов объектов.
Безопасность — страховочные элементы и продуманный доступ к оборудованию.
Многофункциональность — возможность размещения не только прожекторов, но и другого оборудования.

Условия поставки

Поставляется в разобранном виде (секции) или полностью собранной (в зависимости от условий транспортировки).
Возможна адаптация под требования заказчика: выбор марки стали, класса крепежа, типа антикоррозионного покрытия.
Доставка по России.
Срок изготовления — от 7 рабочих дней (при наличии чертежей КМД).
