Соединительный элемент МС (серия 3.017‑3)

Назначение
Соединительный элемент МС — металлический компонент для надёжного стыкования элементов ограждающих конструкций.

Используется при монтаже сборных ограждений площадок, участков предприятий, зданий и сооружений.

Обеспечивает жёсткость узла, устойчивость и целостность конструкции в процессе эксплуатации.

Область применения

• монтаж металлических и железобетонных панелей оград;
• сборка распашных, раздвижных и откатных ворот (серии ВМС, ВМГ, ВРМС, ВРМГ);
• установка калиток (серии КМС, КМСП, КМГ, КМГП);
• крепление элементов сборных оград по серии 3.017‑3 (выпуски 2, 4, 5 и др.);
• устройство ограждений промышленных, общественных, строительных объектов, территорий ТБО, газового оборудования и пр.

Нормативная база

• Серия 3.017‑3, выпуск 4 «Монтажные узлы оград. Рабочие чертежи»;
• Серия 3.017‑3, выпуск 2 «Металлические элементы оград. Рабочие чертежи»;
• Серия 3.017‑3, выпуск 5 «Ворота распашные металлические шириной 4,5 м. Калитки. Рабочие чертежи».

Основные характеристики

• Материал: конструкционная сталь (марки по проекту).
• Покрытие: антикоррозийное (грунтовка, окраска, горячее цинкование — по требованиям проекта и условиям эксплуатации).
• Конструкция: металлическая пластина/скоба с отверстиями для крепежа (болты, анкеры).

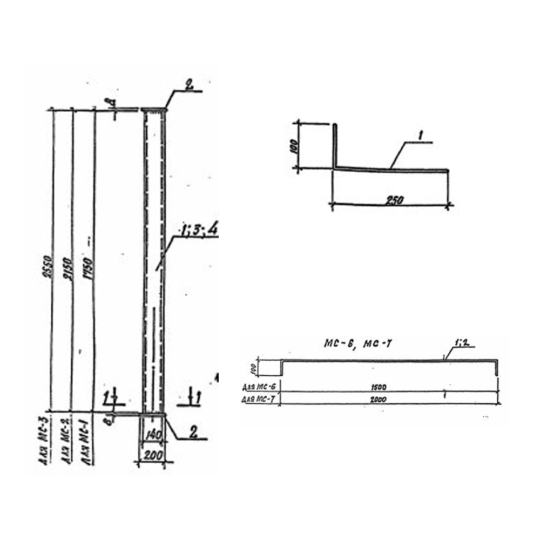

• Типоразмеры: варьируются в зависимости от конкретного исполнения (МС‑1, МС‑3, МС‑6 и др.); параметры уточняются по рабочим чертежам серии.
• Способ монтажа: болтовое соединение либо сварка (согласно узлам серии 3.017‑3).

Конструктивные особенности

• Наличие предварительно просверленных отверстий для быстрого монтажа.
• Форма и габариты согласованы с типовыми элементами оград (панели ПМ, ворота, калитки) серии 3.017‑3.
• Возможность комбинирования с железобетонными и деревянными элементами (по выпускам серии).
• Устойчивость к ветровым и механическим нагрузкам в рамках проектных требований.

Преимущества

• Универсальность: совместимость с различными типами ограждающих конструкций серии 3.017‑3.
• Прочность: надёжное соединение элементов, предотвращение люфтов и смещений.
• Долговечность: защитное покрытие повышает коррозионную стойкость.
• Удобство монтажа: стандартизированные отверстия и формы ускоряют сборку.
• Соответствие нормам: изготовление по действующим рабочим чертежам и техническим требованиям серии.
