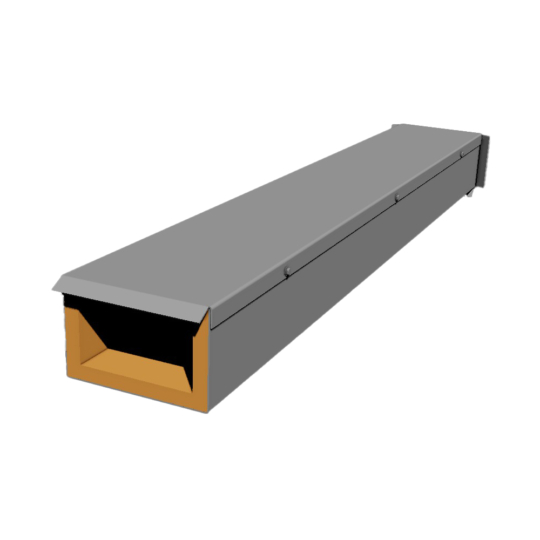

Концевые секции кабельные ЕИУС
Наименование (пример): Концевая секция 140*200*2000
Толщина металла (мм): 3,0 мм (возможно 2-2,5 мм)
Материалы: сталь
Изготовлено по: ТУ 27.33.13-001-91362708-2018
Тип покрытия : полимерное покрытие / эмаль / горячий цинк
Климатическое исполнение: УТ1,5 / ХЛ1 / УХЛ1 / УТ3
Доставка
По всей России
Оплата
Безналичный расчет
Собственное производство
| Наименование | Тип чертежа | Толщина, мм | Вес, кг | Габаритные размеры, мм |
| Концевая секция 140*200*2000 | по типу ЕИУС.668414.001.020 | 3 | 40 | 175х260х2035 |
| Концевая секция 140*300*2000 | по типу ЕИУС.668414.001.020-01 | 3 | 45 | 175х360х2035 |
| Концевая секция 140*400*2000 | по типу ЕИУС.668414.001.020-02 | 3 | 50 | 175х460х2035 |
| Концевая секция 200*300*2000 | по типу ЕИУС.668414.001.020-03 | 3 | 53 | 235х360х2035 |
| Концевая секция 200*400*2000 | по типу ЕИУС.668414.001.020-04 | 3 | 60 | 235х460х2035 |
| Концевая секция 300*400*2000 | по типу ЕИУС.668414.001.020-05 | 3 | 71 | 335х460х2035 |
Концевые секции кабельные ЕИУС
Концевые секции кабельные ЕИУС изначально разработаны компанией НПП «Стальэнерго» в соответствии с типовыми материалами для проектирования ГТСС 410111 (ШП-59-01) для организации кабельных переходов по железнодорожным мостам. ООО «КЭМЗ» выпускает систему кабельных желобов по техническим параметрам аналогичную этим изделиям, по типу ЕИУС.
Элементы кабельных желобов (ЭКЖ), изготовленные по типу ЕИУС 668414.001, могут использоваться на мостах с железобетонными или металлическими пролетными строениями, ездой поверху и понизу, с различными конструкциями береговых опор. Концевые секции собираются из днища и двух откидных крышек. Крышки секций кабельного желоба, обеспечивающие доступ к кабелю, открываются наружу, имеют упоры для фиксации в открытом положении и снабжены специальными запорными устройствами (запорные устройства комплектуются дополнительно).
Особенности конструкции:
- На одну секцию полагается 2 крышки.
- На основании секции наварены направляющие подвижного стыка для компенсации температурных перемещений на стыках пролетных строений моста.
- Секции желоба снабжены отверстиями для стока конденсата.
- Одна из коротких сторон имеет глухую конструкцию
Кабельные желоба имеют антикоррозионное покрытие, рассчитанное на эксплуатацию в условиях умеренного и холодного климата. Все элементы кабельных желобов по умолчанию покрыты специальной порошковой полиэфирной краской для наружного применения. По согласованию можно покрыть короба эмалью, горячим цинком.
При необходимости раздельного размещения в желобе сигнальных и питающих кабелей, концевые секции дополнительно могут быть снабжены разделительными перегородками.
Кабельные переходы в металлическом желобе располагаются на выносных кронштейнах с внешней стороны моста.
Возможная комплектация:
- Лоток концевой секции;
- Крышка с козырьками (без или с запорным устройством);
- Крышка без козырьков (без или с запорным устройством);
- Разделительная перегородка (разделитель);
- Изделие поставляется без запорных устройств.
Возможно изготовление нетиповых изделий по чертежам заказчика.
